有色金属热处理应特别注意以下问题: 更新时间:2024-01-20 点击次数:324次
1)有色金属活泼,对加热环境要求严格。例如,钛合金的加热环境一般应为真空或微氧化气氛;为避免氧化,镁合金常在二氧化硫或二氧化碳保护气氛中加热;为避免氢脆,紫铜需要在中性或弱氧化性气氛下热处理。
2)为了达到******的固溶效果,许多有色金属合金的固溶温度接近固相线的温度,为了防止发生过热过烧,必须严格控制炉温和加热保温时间。
有色金属因为热处理不当,引起力学性能不合格的常见原因及防止方法见表3。
金属或合金在热处理加热时,由于温度过高,晶粒长得很大,以致性能显著降低的现象,称之为过热;加热温度接近其固相线时,晶界氧化和开始部分熔化的现象,称之为过烧。
3.1 过热
过热组织包括结构钢的晶粒粗大,马氏体粗大、残余奥氏体过多、魏氏组织,高速钢的网状碳化物、共晶组织(莱氏体组织)、萘状断口、马氏体不锈钢的铁素体过多、黄铜合金脱锌使表面出现白灰,酸洗后呈麻面等。

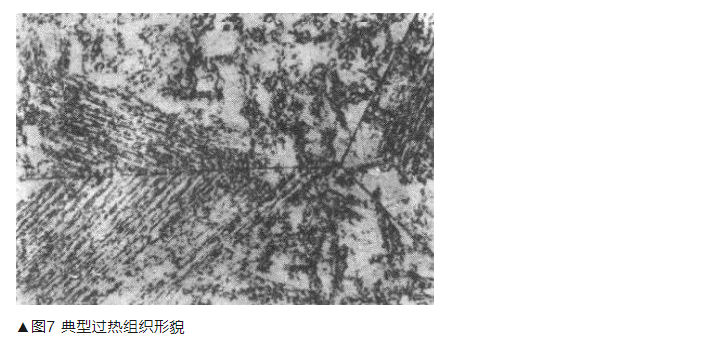

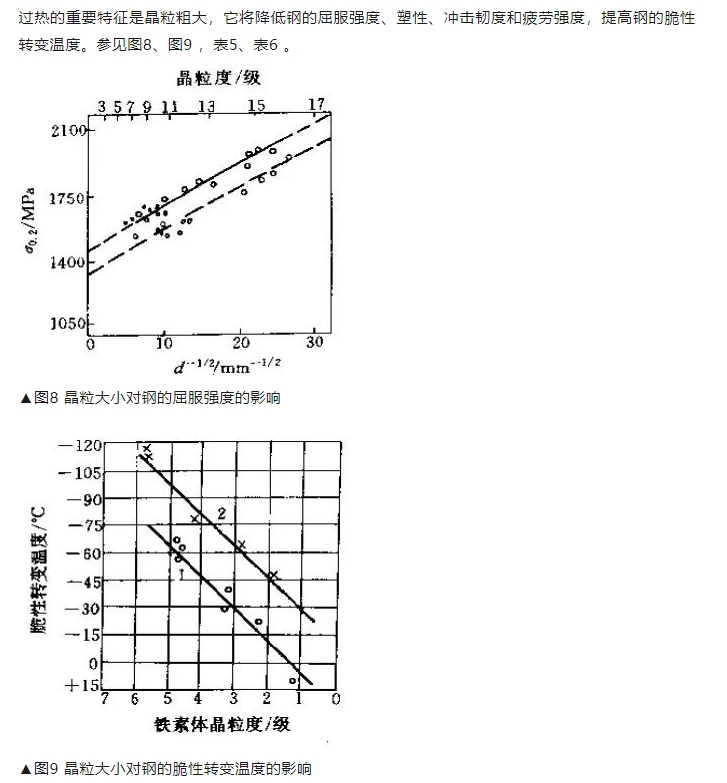

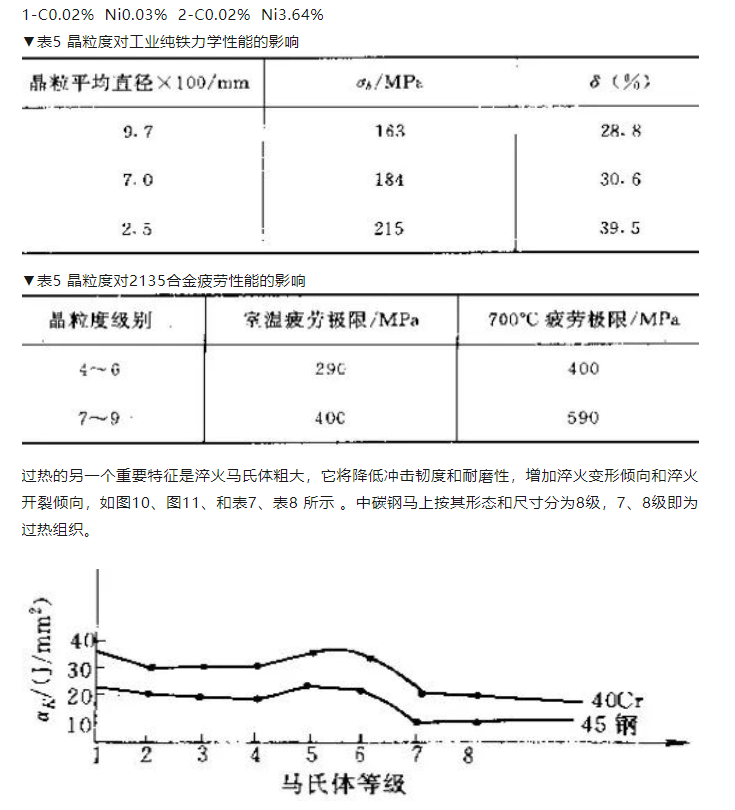

典型的过热组织如图7 所示 。过热组织按正常热处理工艺消除的难易程度,可分为稳定过热和不稳定过热两类,一般过热组织可通过正常热处理消除,称之为不稳定过热组织。稳定过热组织是指经一般正火、退火和淬火不能完全消除的过热组织。
