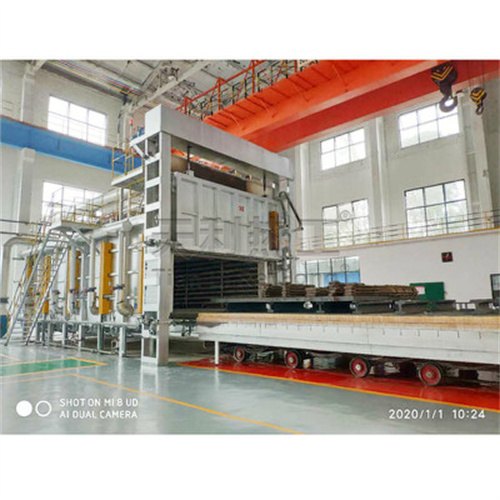

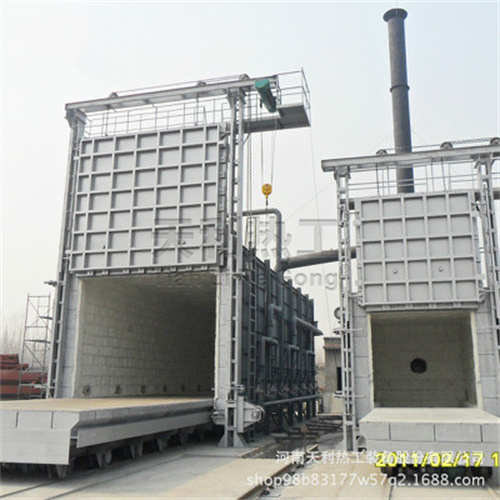

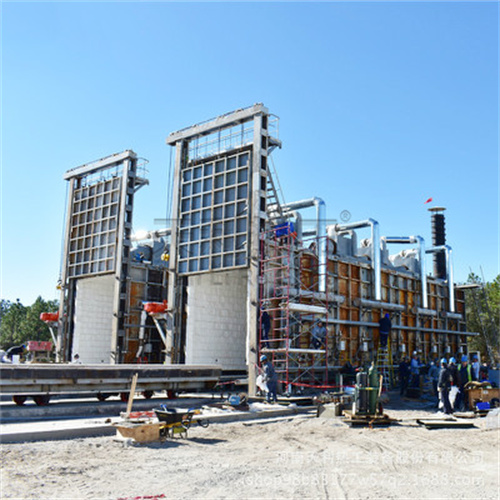

28（8.5/14.5/27)×7×7.2m台车式变容燃气热处理炉 更新时间：2022-11-23 点击次数：850次
1.设备名称：28（8.5/14.5/27)×7×7.2m台车式变容燃气热处理炉
2.设备用途：
本台车式变容燃气热处理炉，主要用于 A 级锅炉、A1 压力容器、A3 球罐球壳板的退火，筒体热卷、热压封头的加热等热处理工艺。
本台车式变容燃气热处理炉采用天然气作燃料，与燃烧系统、温控系统及程序控制系统配套使用，可自动控制燃烧工况、记录工作温度及热处理炉各种动作的自动化（含手动）操作。
3.设备工作环境：
3.1.厂房高度：≥12.5m
3.2.厂房湿度：相对湿度≤85%
二、设备主要技术参数
序号 | 名称 | 规格参数 |
1 | 炉膛有效加热尺寸(长/宽/高) | 三段炉膛 ① 8.5m×6m×6m、 ② 14.5m×6m×6m ③ 27m×6m×6m |
2 | 炉膛内尺寸 | 28m*7m*7.2m |
3 | 台车尺寸 | 28m*6.5m*1.4m |
4 | ******工件 | 直径 φ6m、长 27m |
5 | 工作制度 | 单炉生产 |
6 | ******温度 | 950℃±10℃ |
7 | ******装炉量 | 200t（不含垫铁） |
8 | 炉门结构及形式 | 前平移式侧开门，后炉门为车载炉门；可实现分段，组成 8.5m、14.5m、27m 三种常用炉型 |
9 | 炉体部分 | 炉体采用型钢结构，型钢材料按 GB5025 标准， 炉壳钢采用 Q235 钢板，厚度δ≥4mm |
10 | 炉衬 | 采用全纤维轻型节能结构，耐火纤维棉块采用高纯硅酸铝甩丝毯制造，压缩后容重≥220kg/m3，保证长期使用温度700℃，******使用温度900℃，采用耐热钢锚固件吊挂安装，安装厚度≥300mm（山东鲁阳品牌） |
11 | 台车 | 采用多套摆线针轮减速机+大小齿轮驱动,ABB变频器调速；炉车钢架分上下二层结构,下层为鱼腹式箱型纵粱；横梁采用大型型钢，采用车轮对结构 |
12 | 炉体侧表面温升 | ≤30℃ |
13 | 炉顶外壁温升 | ≤40℃ |
14 | 燃料及发热值 | 天然气 |
15 | 烧嘴类型 | 高速脉动烧嘴、明焰加热、脉动燃烧；采用 SFSV 600N型低氮高速自控烧嘴 |
16 | 烧嘴数量 | 24套 |
17 | 烧嘴布置方式 | 炉墙两侧下部交错对称布置 |
18 | 控温区数 | 24 区(1 个烧嘴一个区控温) |
19 | 空气预热温度 | 300℃ |
20 | 升温速度 | 0～150℃/h 可调 |
21 | 炉温均匀性 | ±10℃（保温期有效加热区） |
22 | 天然气热值 | 8500Kcal/Nm³ |
23 | 炉前接点燃气压力 | ～0.1MPa，经减压稳压后 6～8kpa |
24 | 燃料******消耗量 | ～1260 Nm3 /h |
